在工业生产和流体计量中，电磁流量计是一款重要的测量工具，能精准测量酸碱溶液、含固浆液等多种介质的流量。本文将从原理、部件、选型、材质、安装、维护及故障排查等方面，为你全面介绍电磁流量计，助你轻松掌握相关知识。
一、电磁流量计的核心优势

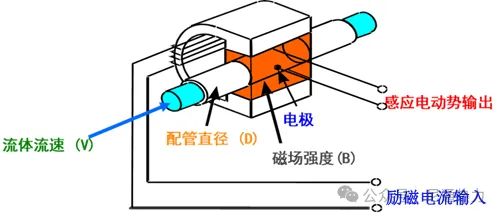

电磁流量计的核心优势源于其电磁感应原理：当导电性流体流过磁场时，会切割磁力线产生感应电动势，通过电极检测后即可算出流量，公式简单直接：
EX = D × V × B
（EX：感应电动势；D：测量管内径；V：流速；B：磁感应强度）
它的 "过人之处" 在于：
可测酸、碱、盐、含固体颗粒等强腐蚀性 / 多杂质介质
由传感器、转换器、显示仪表组成，结构紧凑但功能强大
测量不受流体密度、粘度影响，精度稳定

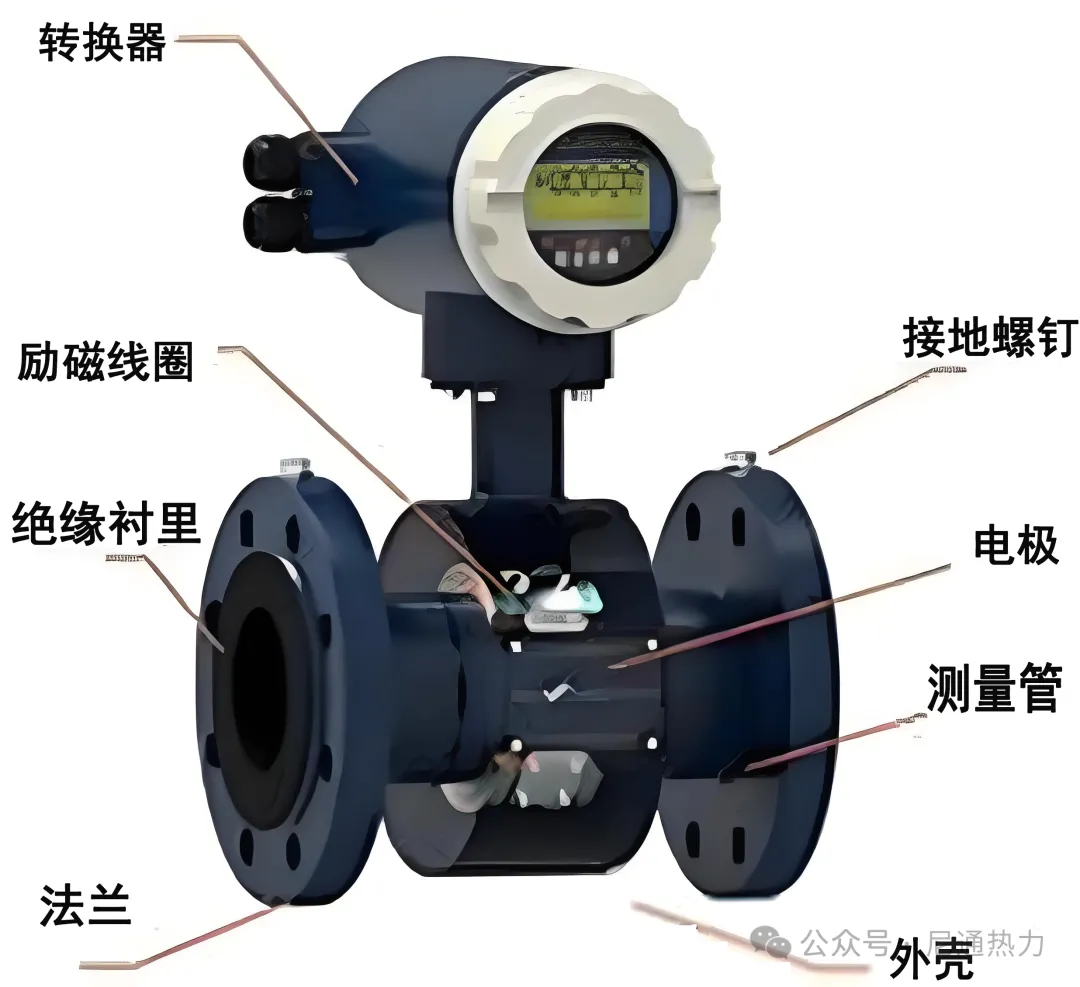

二、核心部件的功能
1.壳体：铁磁材料打造，像 "金钟罩" 一样隔离外部磁场干扰
2.衬里：绝缘材料制成，既防腐蚀又避免感应电势被短路
3.励磁线圈：产生均匀磁场的 "动力源"，分直流和交流两种
4.电极：负责引出感应电动势，材质选择直接影响耐腐蚀性
5.转换器：把微弱信号放大成标准信号，还能 "过滤" 干扰

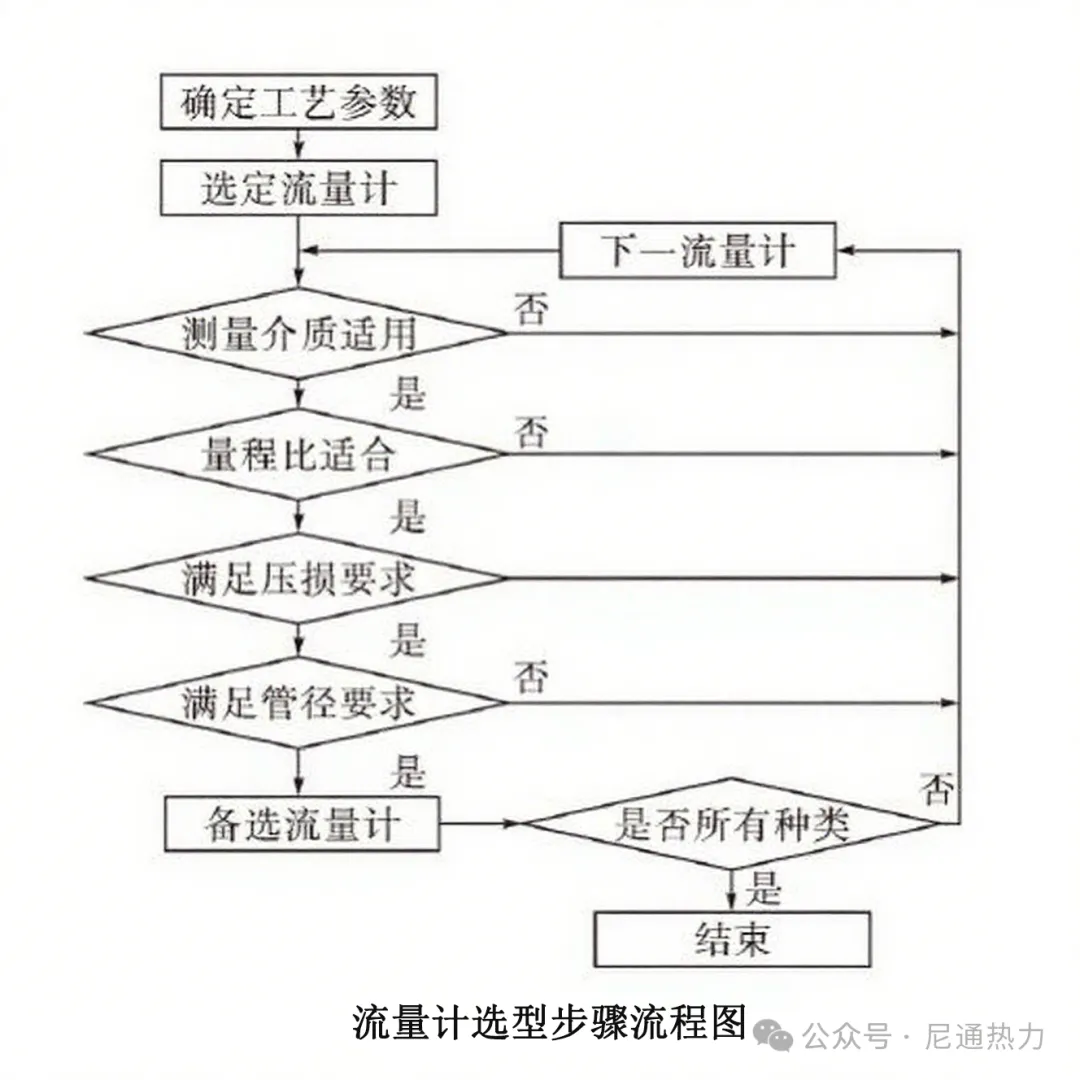

三、流量计选型
选对电磁流量计，首先要搞清楚这 8 个关键问题：
1.测量管径是多少？
2.介质是什么？有没有腐蚀性？（直接决定电极和衬里材质）
3.介质温度、压力多少？（超过耐受范围会损坏仪表）
4.用法兰连接还是夹持连接？
5.法兰尺寸有特殊要求吗？
6.最大和最小流量是多少？（确保流速在 0.5-12m/s 最佳范围）
7.介质导电吗？（不导电的流体测不了哦）
8.需要什么输出信号？电源是 220V 还是 24V？
电磁流量计的测量管径（公称直径 DN）与流量范围的对应关系，主要取决于管道内介质的流速范围（通常推荐流速为 0.5-10m/s，部分工况可扩展至 0.3-15m/s）。以下是基于推荐流速 0.5-10m/s计算的常用 DN 与流量范围对应表，流量单位为立方米每小时（m³/h）：
说明：
计算公式：流量 Q（m³/h）= 流速 v（m/s）× 管道横截面积 S（m²）× 3600
其中，管道横截面积 S = π×(DN/2÷1000)²（DN 单位为 mm）。流速范围：
推荐流速 0.5-10m/s（适用于水、污水等常规介质）；低粘度介质可放宽至 15m/s，高粘度或含颗粒介质建议控制在 0.5-5m/s。选型注意：实际流量应尽量落在表中 “常用流量范围” 内，避免长期在低流速（<0.3m/s）下运行，以防测量精度下降。
四、材质选择：电极和衬里怎么搭才靠谱？
��衬里材料怎么挑？
聚四氟乙烯（F4）："防腐王者"，耐浓酸强碱，适合卫生级场景（最高温 150℃）
聚氯丁橡胶：弹性好、耐磨，适合污水、泥浆（8-120℃）
聚氨酯橡胶：耐磨冠军，专克矿浆、煤浆（最高 80℃）
五、安装的注意事项
1.环境避开 3 类地方：强磁场（如大电机旁）、高温辐射区、腐蚀性气体环境
2.管道要求：
上下游管径与流量计内径偏差≤5%，同轴度偏差≤0.05DN
必须满管！避免装在管网高点或垂直向下流的管道
3.空间预留：周围留足维护空间，方便拆检和标定
附：常用口径流量范围参考
六、日常维护与 故障排查
